Co naprawdę wiemy o załamku U?

100%

Elektrokardiografia (EKG) pozostaje jednym z najważniejszych narzędzi pozwalających na zapewnienie pacjentom odpowiednich metod diagnostyczno-terapeutycznych. Pierwsza styczność z EKG przeważnie następuje już na wczesnych latach studiów medycznych, a z biegiem lat wiedzę tę należy stopniowo pogłębiać. Już dla początkujących studentów kierunku lekarskiego załamki P, zespół QRS czy też załamek T nie brzmią obco. Jednak mało uwagi poświęca się załamkowi/fali U w obrazie elektrokardiograficznym.

Skąd się bierze załamek U i gdzie go szukać w EKG?

Wciąż brak jednoznacznego wytłumaczenia z całą pewnością wskazującego na pochodzenie załamka U. Może on odzwierciedlać:

  • repolaryzację komórek włókien śródkomorowego układu bodźcoprzewodzącego,
  • mechaniczne siły rozciągania działające na mięśniówkę komór serca w fazie rozkurczu.

Załamek U przeważnie ma niską amplitudę (nie więcej niż 0,2 mV lub 50% amplitudy załamka T) i występuje tuż za załamkiem T (odstęp między T i U to minimum 150 ms). Typowo jest najbardziej zaznaczony w odprowadzeniach V2-V4 i staje się wyraźniejszy, gdy akcja serca spada poniżej 65 uderzeń na minutę. Amplituda załamka U jest coraz większa w miarę narastania bradykardii. Należy jednak pamiętać, że nie występuje on w każdym zapisie EKG (w 10% EKG brak jest załamka U), a częściej niż u dorosłych możemy go spotkać u pacjentów pediatrycznych.

grafika 1

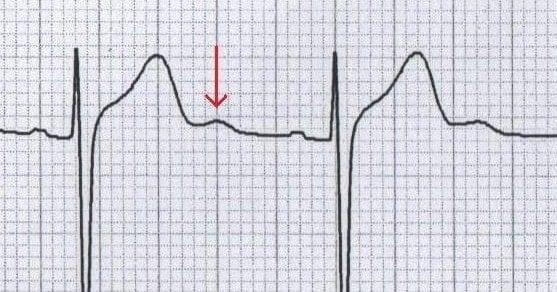

Ryc. 1. Załamek U w zapisie elektrokardiograficznym. Źródło: Burns, E. U wave. Dostępny pod adresem: https://litfl.com/u-wave-ecg-library/ (ostatni dostęp 16/01/2024)

Kiedy załamek U budzi niepokój?

Załamek U może być niewinnym zjawiskiem, który bywa opisywany nawet u 90% pacjentów z akcją serca <60/min. Bywa jednak, że załamek ten świadczy o poważnej patologii, takiej jak zaburzenia wodno-elektrolitowe, zatrucie niektórymi lekami, wyziębienie, zespół wydłużonego QT czy OZW.

Typowo wyróżnia się dwa rodzaje załamków U, które mogą budzić podejrzenie patologii

  • załamek U o wychyleniu przeciwnym do załamka T (przeważnie ujemny załamek U),
  • załamek U o dużej amplitudzie.

Załamek U o wychyleniu przeciwnym do załamka T jest związany z chorobą serca. Taki obraz EKG może być wynikiem

Choć odwrócony załamek U bardzo rzadko jest jedyną elektrokardiograficzną prezentacją martwicy mięśnia sercowego, może być jednym z wczesnych markerów OZW zauważalnych w EKG. Wykazano również, że ujemny załamek U wiąże się ze wzrostem ryzyka hospitalizacji i śmierci z powodu chorób kardiologicznych, a u osób zdrowych występuje rzadko (ok. 7% przypadków).

Odwrócenie załamka U pojawia się także w nadczynności tarczycy

infografika 2&nbsp;

Ryc. 2. Odwrócony załamek U w pacjenta z niestabilną dławicą piersiową. Źródło: Burns, E. U wave. Dostępny pod adresem: https://litfl.com/u-wave-ecg-library/ (ostatni dostęp 16/01/2024)

Załamek U o dużej amplitudzie najczęściej opisywany jest w najczęściej ciężkiej hipokaliemii, gdzie typowo opisywany jest załamek U o amplitudzie >0,5 mV w odprowadzeniu II lub >1.0 mV w odprowadzeniu V3.

Poza tym wysoki załamek U pojawia się też w:

  • hipokalcemii,
  • hipomagnezemii,
  • hipotermii,
  • stanach, w których dochodzi do wzrostu ciśnienia wewnątrzczaszkowego,
  • przeroście lewej komory serca,
  • OZW w związku z okluzją tętnicy okalającej lewej,
  • kardiomiopatii przerostowej,
  • podczas terapii sotalolem, amiodaronem, propafenonem, digoksyną,
  • nabytym, całkowitym bloku przedsionkowo-komorowym, jako predyktor zwiększonego ryzyka arytmii komorowych,
  • wrodzonych zespołach wydłużenia QT.
grafika 3

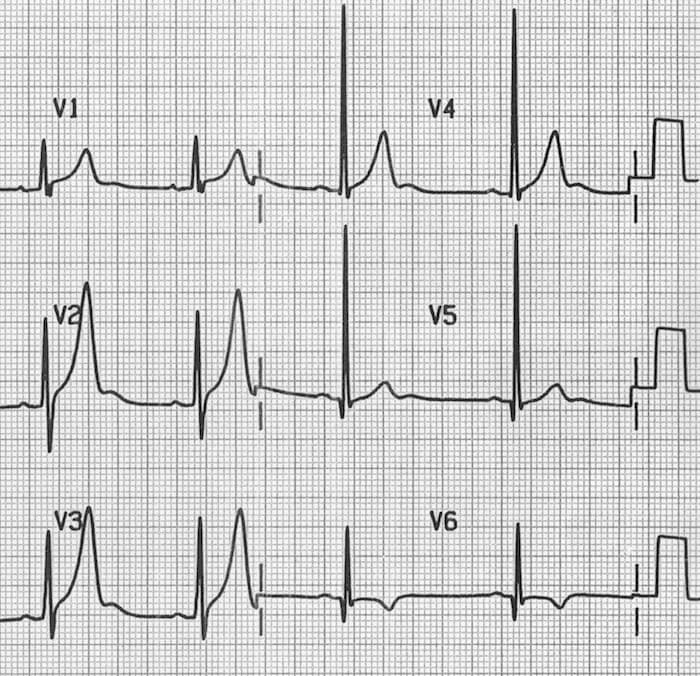

Ryc. 3. Załamki U związane z przerostem lewej komory serca. Źródło: Burns, E. U wave. Dostępny pod adresem: https://litfl.com/u-wave-ecg-library/ (ostatni dostęp 16/01/2024)

Należy zaznaczyć, że w każdej z wymienionych patologii będzie można obserwować również inne (często bardziej charakterystyczne) zmiany elektrokardiograficzne naprowadzające na odpowiednią diagnozę. Pamiętajmy jednak, że załamek U choć wciąż nieco enigmatyczny, może stanowić cenną wskazówkę rzutującą na decyzje diagnostyczno-terapeutyczne.

Od redakcji
Wiemy, ile kłopotów może sprawić interpretacja EKG. Dlatego przygotowaliśmy kurs, który pozwoli Ci się przygotować do pełnej interpretacji elektrokardiogramu. Przestań bać się EKG z kursem Remedium!

Źródła

  1. Burns, E. (2024, October 8). U wave. Life in the Fast Lane • LITFL. https://litfl.com/u-wave-ecg-library/
  2. Kurpesa, M., & Szafran, B. (2019). Interpretacja EKG. kurs zaawansowany (1st ed.). PZWL Wydawnictwo Lekarskie.
  3. Verma, N., Figueredo, V. M., Greenspan, A. M., & Pressman, G. S. (2011). Giant U waves: an important clinical clue. Research Reports in Clinical Cardiology, 51. https://doi.org/10.2147/rrcc.s18459
  4. Holkeri, A., Eranti, A., Haukilahti, M. A., Kerola, T., Kenttä, T. V., Noponen, K., … Aro, A. L. (2018). Prevalence and Prognostic Significance of Negative U-waves in a 12-lead Electrocardiogram in the General Population. The American Journal of Cardiology. doi:10.1016/j.amjcard.2018.10.010
  5. Kardiologicznego, D. O. P. G. R. (2010). Zalecenia dotyczące stosowania rozpoznań elektrokardiograficznych. Kardiologia Polska, 68, 335–390. https://journals.viamedica.pl/kardiologia_polska/article/download/79588/61622
  6. Riera, A. R. P., Ferreira, C., Filho, C. F., Ferreira, M., Meneghini, A., Uchida, A. H., Schapachnik, E., Dubner, S., & Zhang, L. (2008). The enigmatic sixth wave of the electrocardiogram: the U wave. PubMed, 15(5), 408–421. https://pubmed.ncbi.nlm.nih.gov/18810715
